Framex 71

Ciepły, uchylno-przesuwny system PVC

Rozległy, przeszklony system przesuwny może być stosowany jako drzwi wejściowe oraz do przeszkleń balkonów i zwykłych okien, zapewniając naturalną wentylację dzięki funkcji uchylania skrzydła.

Dane techniczne

Typ systemu	Uchylno-przesuwny

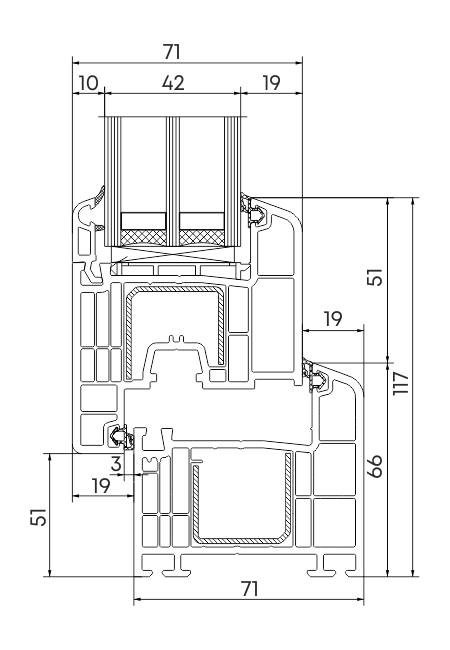

Głębokość montażowa ramy	71 mm
Głębokość montażu skrzydła	71 mm
Liczba prowadnic	1 (monoszyna)
Widoczna część profilu (rama + skrzydło)	117 mm
Wysokość progu	126 mm
Grubość wypełnienia	24, 32, 42 mm
Liczba komór profilu (rama/skrzydło)	6
System uszczelnienia	2 kontury, TPE
Współczynnik przenikalności cieplnej profilu (Uf)	1,2 W/m²K
Współczynnik oporu cieplnego profilu (Rf)	0,83 m²°С/W
Wodoszczelność	8А
Przepuszczalność powietrza	3
Odporność na obciążenie wiatrem	C4
Min rozmiar skrzydła	670х930 mm
Max rozmiar skrzydła	1680х2380 mm
Max szerokość konstrukcji	6000 mm
max ciężar skrzydła	130 kg
Liczba skrzydeł w konstrukcji	1, 2
Rodzaj klamki	obrotowa
Zamknięcie zewnętrzne	Zamek
Ochrona przed włamaniem	RC2
Zgodność z normami	DSTU B V.2.7-130:2007.

* Ostateczny, maksymalny dopuszczalny gabaryt konstrukcji, a co za tym idzie i skrzydła, należy dobierać w zależności od wysokości budynku oraz obciążeń wiatrowych.

Zastosowanie

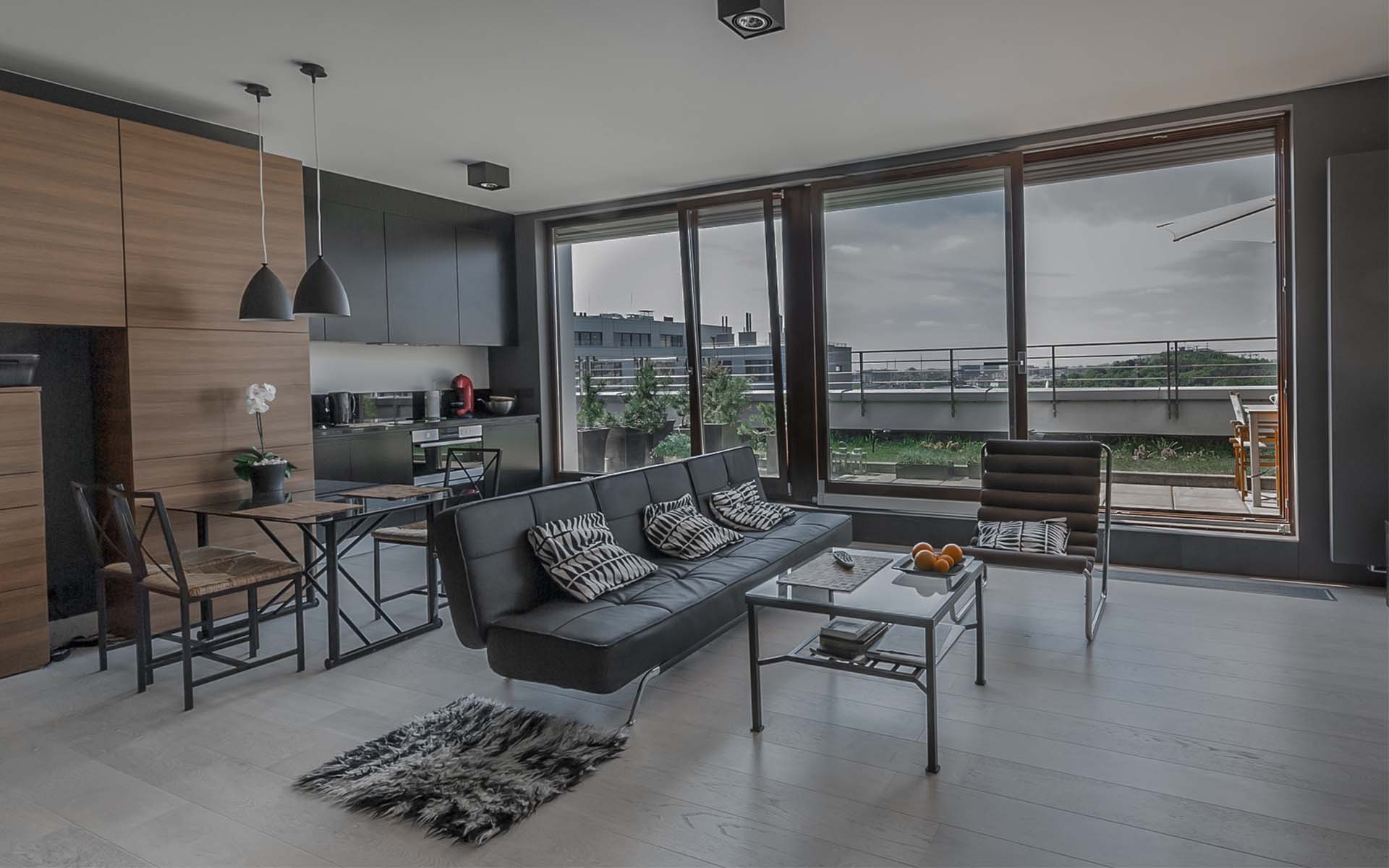

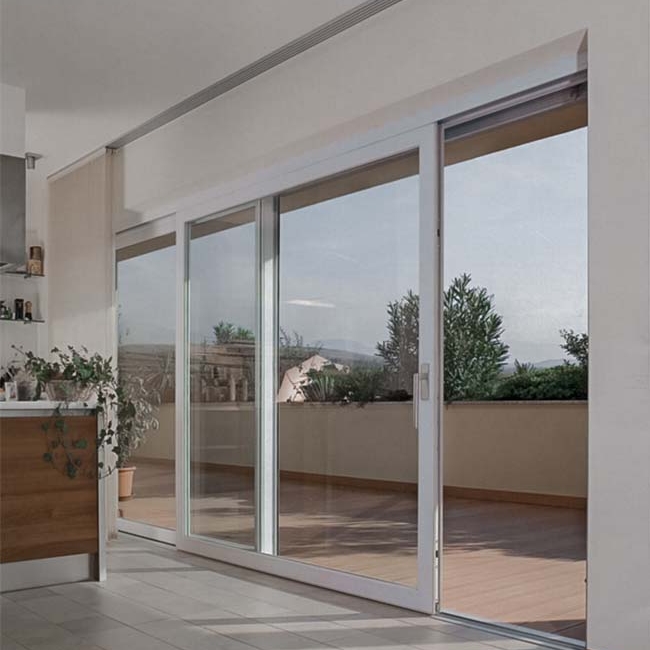

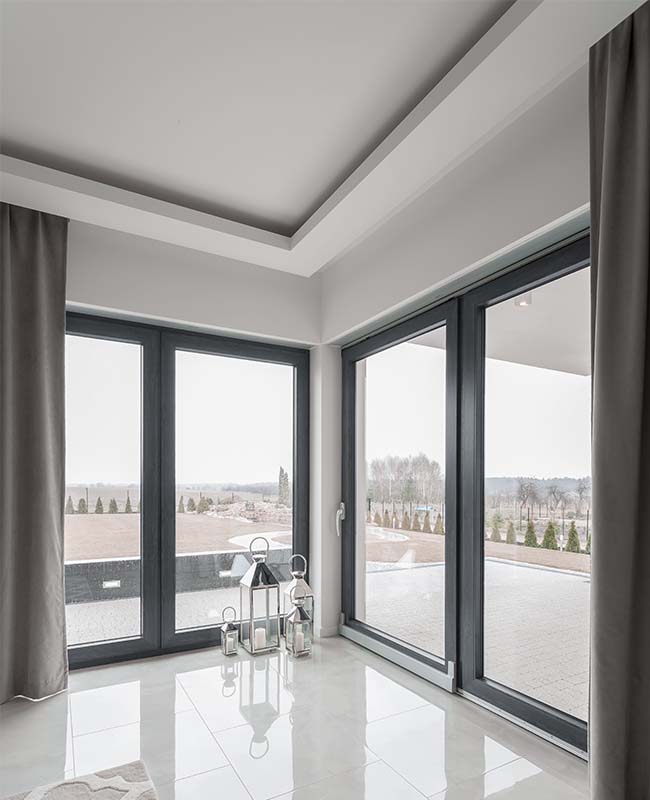

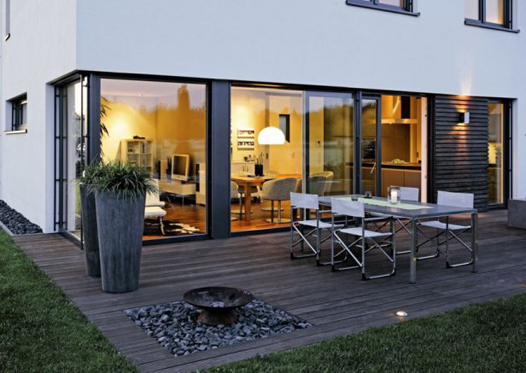

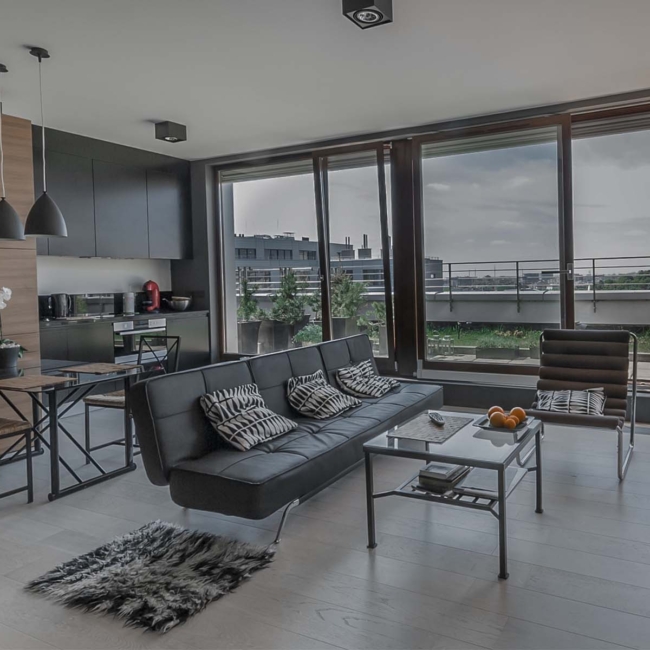

Najczęściej montowane jako wyjście na zieloną przestrzeń przy przeszkleniu:

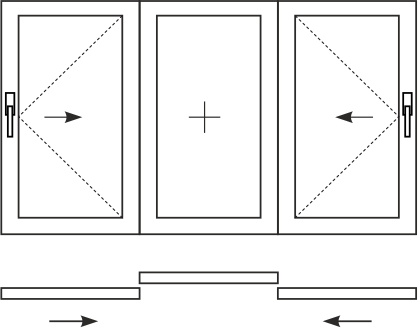

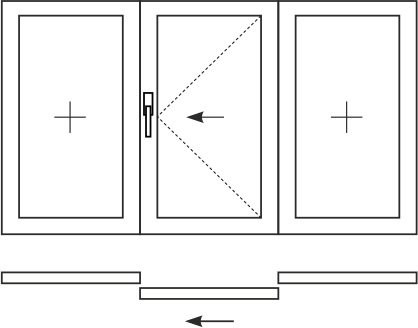

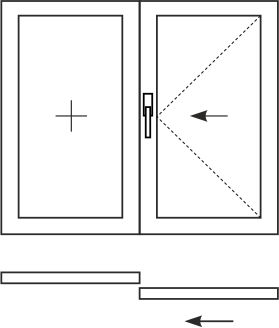

Opcje konstrukcji (okna przesuwne lub drzwi)

Eksploatacja

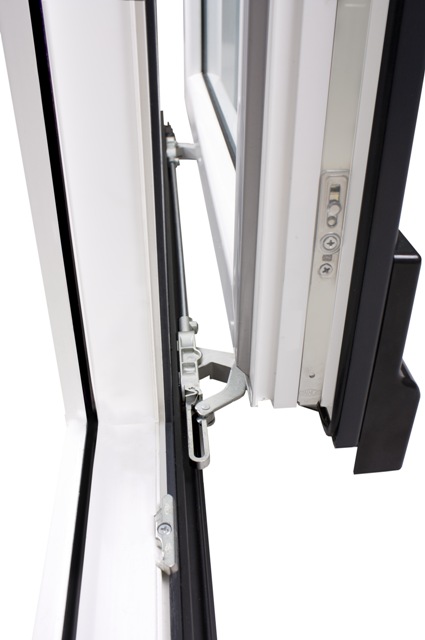

Uchylno-przesuwne drzwi działają, najpierw przesuwając skrzydło do siebie, a następnie przesuwając je na bok. Tryb uchyłu skrzydła uruchamia się poprzez obrót klamki o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara, a tryb równoległego wysunięcia z późniejszym przesunięciem – przy obrocie o 180 stopni. Funkcje: przesuw, uchył, zamknięcie są realizowane przez jedną klamkę na skrzydle.

Dekorowanie profilu

«Antracyt w masie» technologia

«Antracyt w masie» to unikalna technologia TM Framex. Malowanie „w masie” oznacza, że nie tylko zewnętrzne części profilu mają szary kolor, ale również sam plastik na przekroju. Jednolity ton profilu, który nie wymaga laminacji.

Dekorowanie profilu

Laminacja konstrukcji PVC

Zabarwienie profilu może być standardowo białe lub kolorowe. PVC jest laminowane z obu stron – na życzenie klienta w wybranym kolorze laminacji.

Możliwości systemu uchylno-przesuwnego Framex 71

maksymalna otwartość pomieszczenia na naturalne oświetlenie i oszczędność miejsca dzięki braku skrzydeł obrotowych;
duża powierzchnia przeszklenia;
funkcjonalność i wygoda w użytkowaniu;
elegancki wygląd w każdym wnętrzu;
możliwość laminacji profilu na różne kolory i imitację cennych gatunków drewna;
