System słupowo-ryglowy aluminiowy

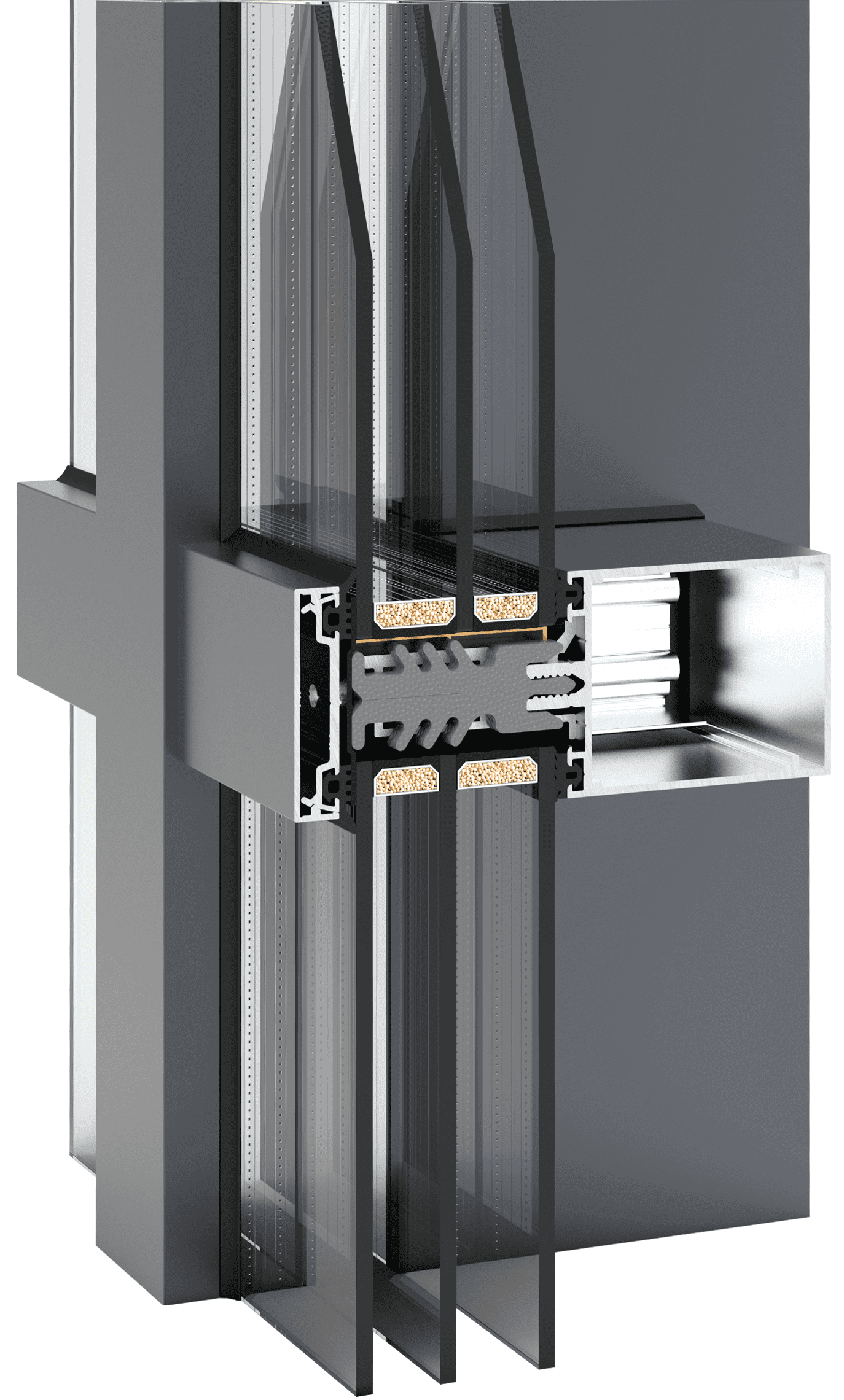

Klasyczny system fasadowy słupów i rygli. Połączenie aluminiowego szkieletu i wypełnienia szklanego umożliwia uzyskanie ogromnej liczby różnych form, kolorów i rozwiązań architektonicznych.
Szerokość profilu
50 mm
Grubość wypełnienia
4-60 mm
Odporność na obciążenie wiatrem
zgodnie z obliczeniem statycznym
Stop
6063 Т6
| Szerokość profilu | 50 mm |
| Grubość wypełnienia | 4-60 mm |
| Odporność na obciążenie wiatrem | zgodnie z obliczeniem statycznym |
| Stop | 6063 Т6 |
| Kolor profilu | malowanie proszkowe zgodnie z paletą RAL |

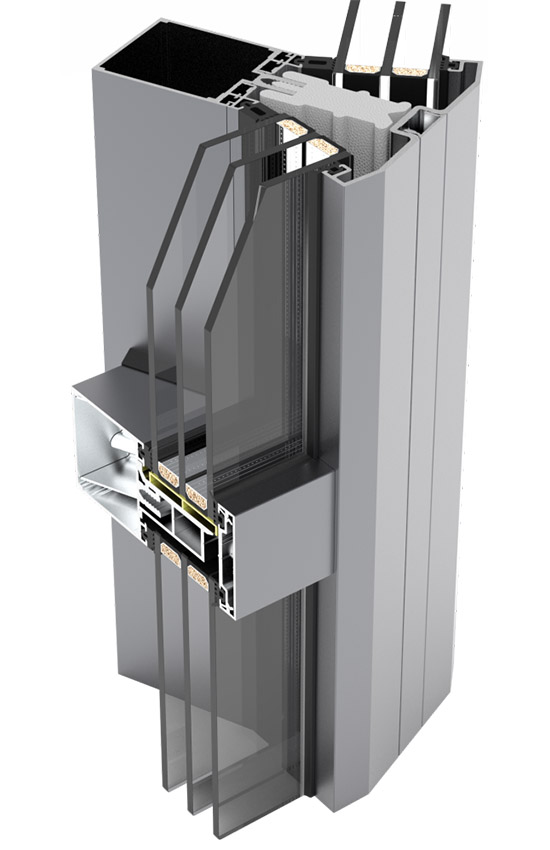

Połączenie wkładek termicznych i uszczelnień pozwala na osiągnięcie wysokich właściwości termoizolacyjnych konstrukcji. System przewiduje odprowadzenie wody, wentylację, hydroizolację oraz kompensację rozszerzalności cieplnej słupów i rygli.
System jest dostępny w szerokiej gamie profili o szerokości czołowej 50 mm i momencie bezwładności słupów od 32,81 cm⁴ do 939,52 cm⁴ wzdłuż osi X oraz rygli od 3,88 cm⁴ do 190,14 cm⁴ wzdłuż osi Y, a także z bogatym zestawem akcesoriów, umożliwiających wykonanie konstrukcji w klasycznym wariancie szklenia.

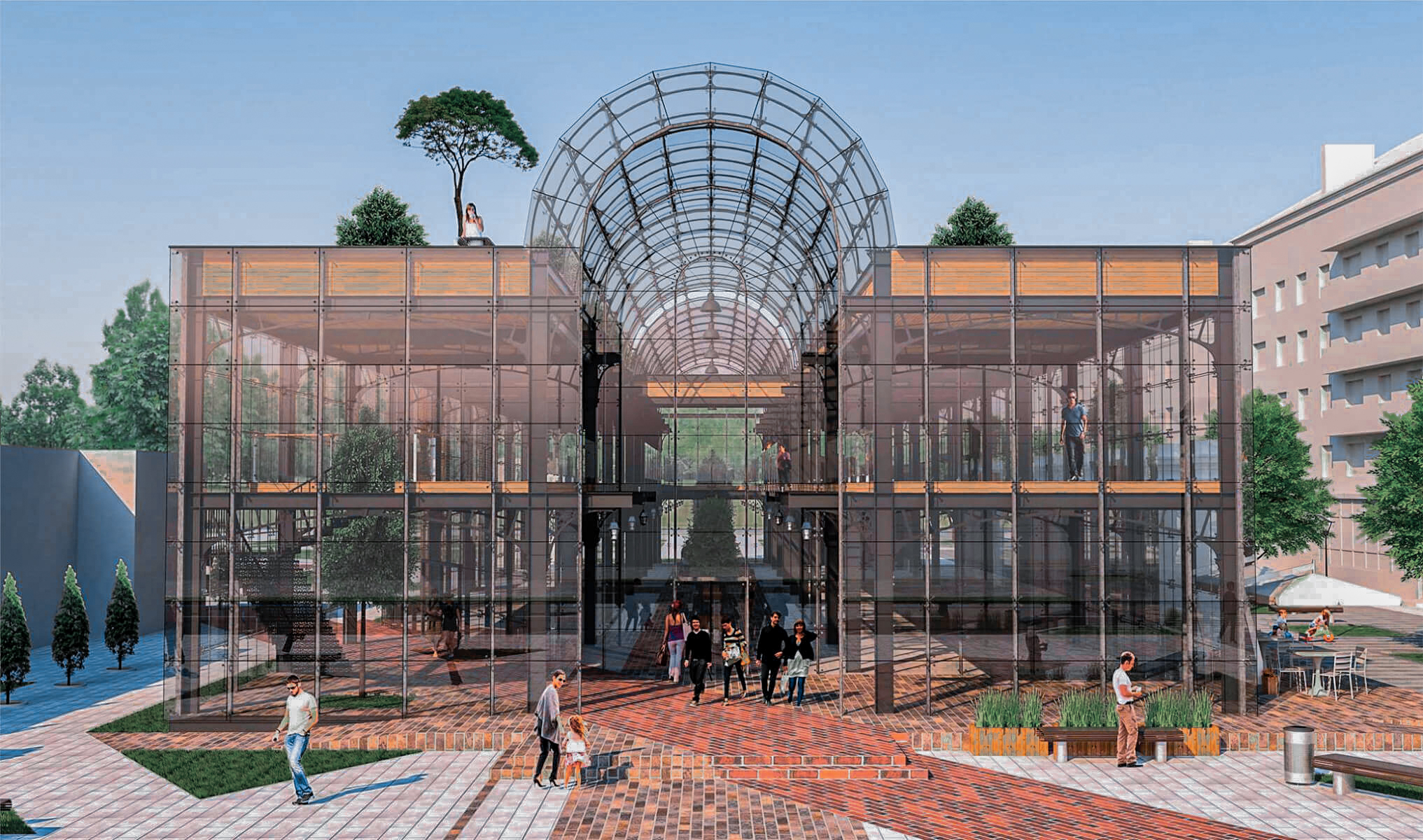

Przeszklenie fasad o różnym stopniu skomplikowania, zarówno z tradycyjnymi, jak i podwyższonymi wymaganiami dotyczącymi termoizolacji i izolacji akustycznej, konstrukcja tarasów, ogrodów zimowych.

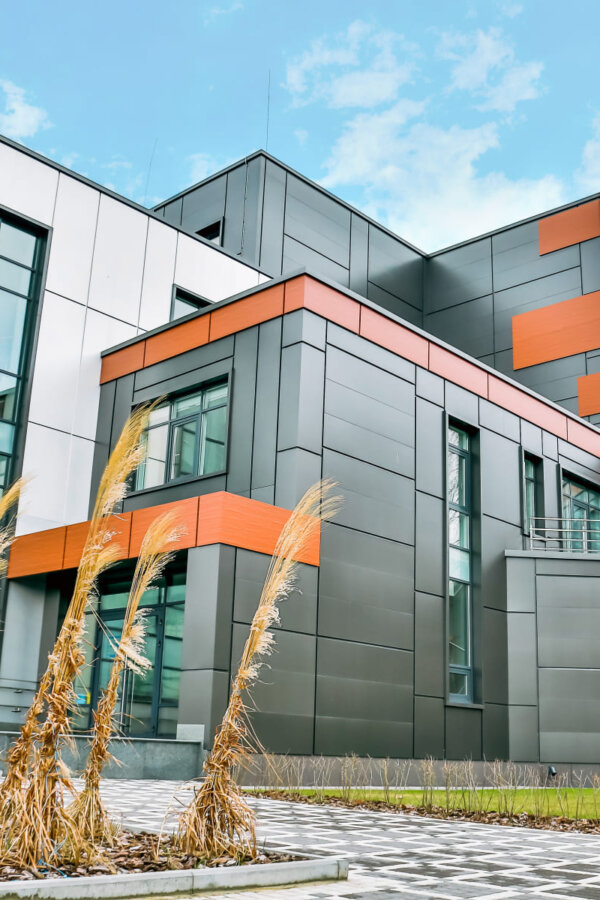

Dzięki możliwości malowania profili na dowolny kolor z palety RAL, widoczne elementy aluminiowe mogą stanowić nie tylko technicznie ważną podstawę konstrukcji, ale także integralną część indywidualnego wyglądu budynku.

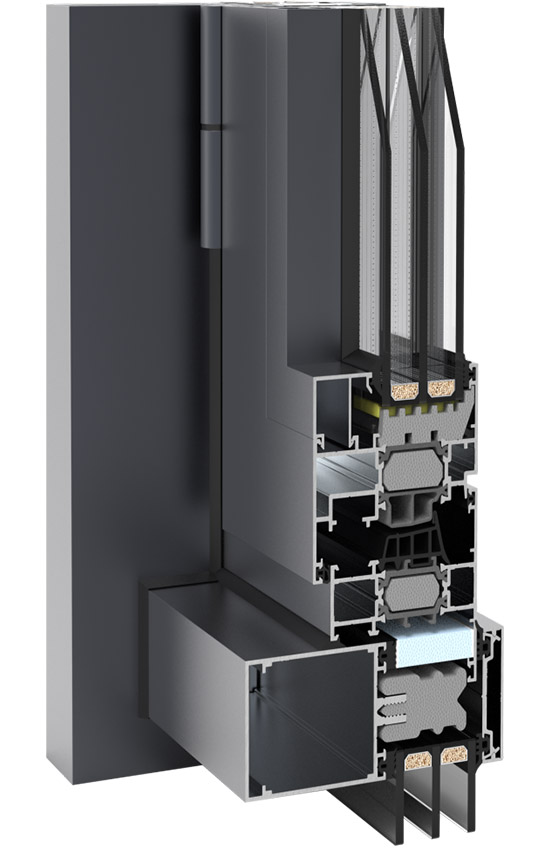

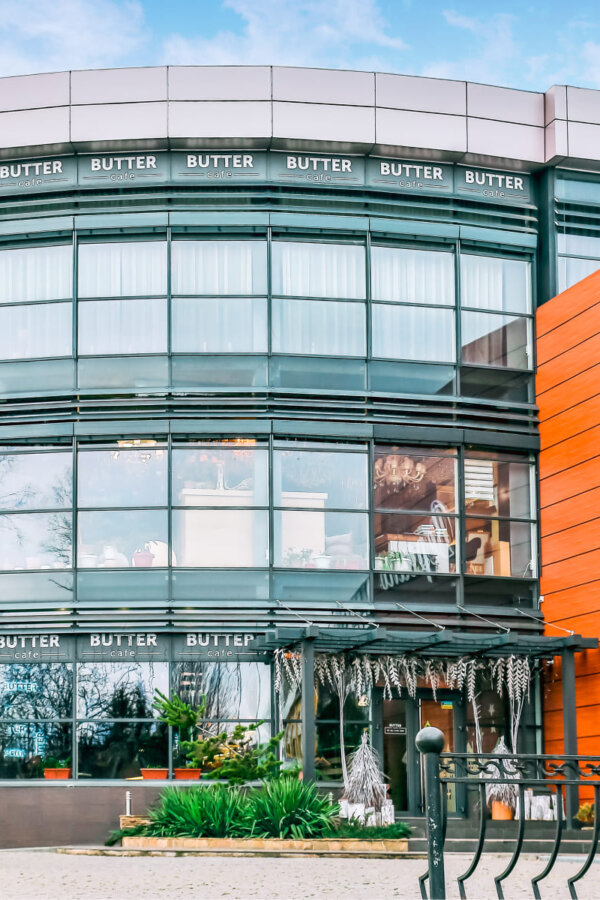

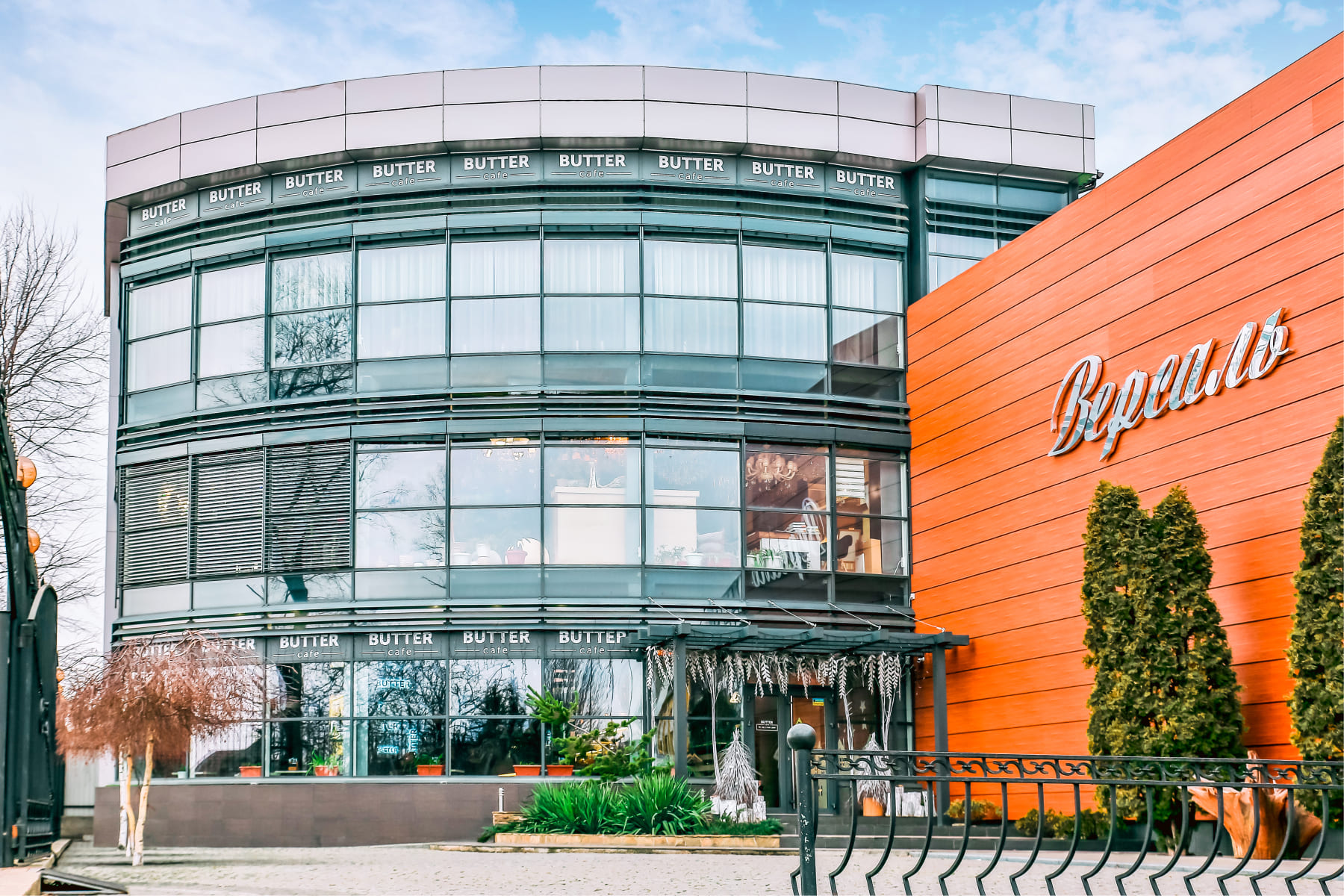

Umożliwia tworzenie prostoliniowych i zakrzywionych kształtów fasad. Z systemem można zintegrować dowolne aluminiowe elementy okienne i drzwiowe. Profile mogą być malowane na dowolny kolor z palety RAL.
Profil wykonany jest z aluminium pierwotnego 6063 z możliwością malowania proszkowego na dowolny kolor wg palety RAL.
Innowacyjne mechaniczne złącze (przyciskowe) zostało zaprojektowane specjalnie dla systemu słupowo-ryglowego Framex F50. Umożliwia łatwy i szybki montaż bezpośrednio na budowie, co pozwala na pewne mocowanie rygla do słupa bez skomplikowanej obróbki profili. Typ połączenia – „montaż równoległy”.
W przeciwieństwie do klasycznych połączeń typu „jaskółczy ogon”, nasze złącze wymaga mniej operacji, co przyspiesza montaż, zmniejsza nakład pracy i zwiększa precyzję montażu.
Istnieją 3 warianty montażu rygla do słupa – w zależności od potrzeb:

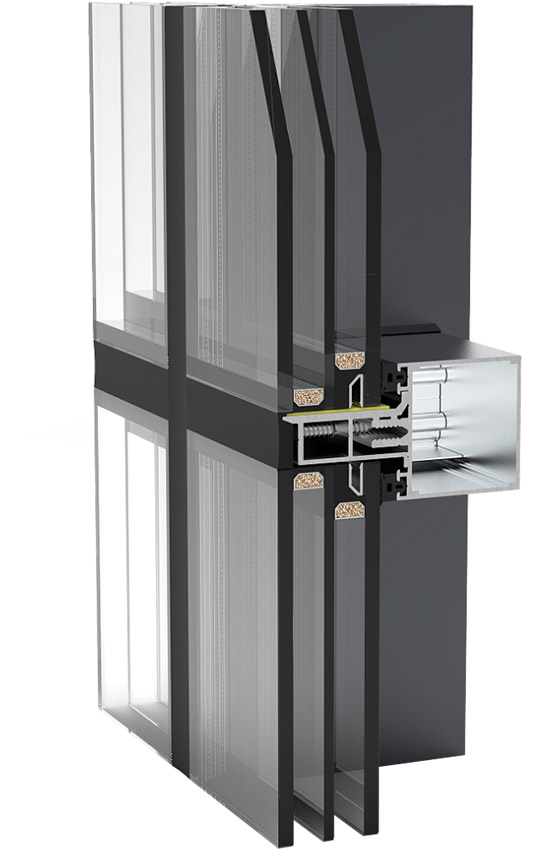

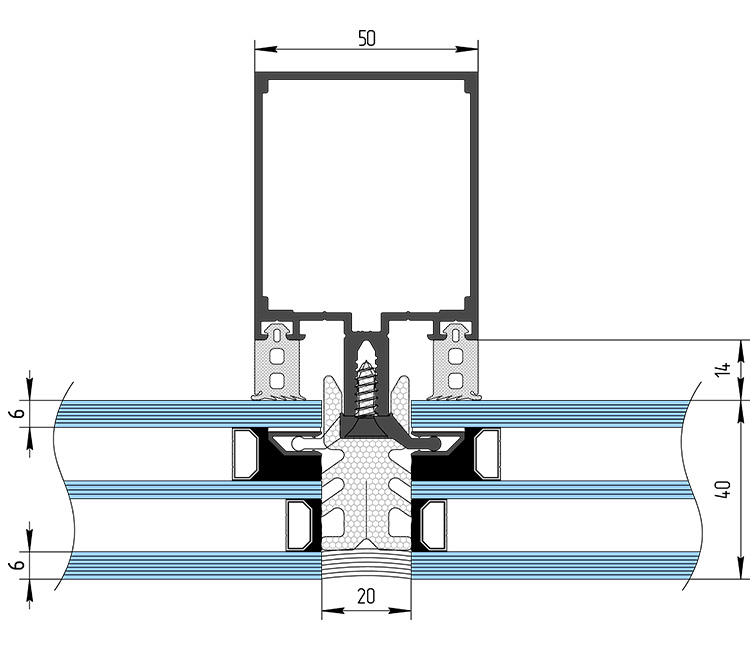

To osobne rozwiązanie, które stanowi rozszerzenie dekoracyjnych możliwości systemu fasadowego słupowo-ryglowego F50.

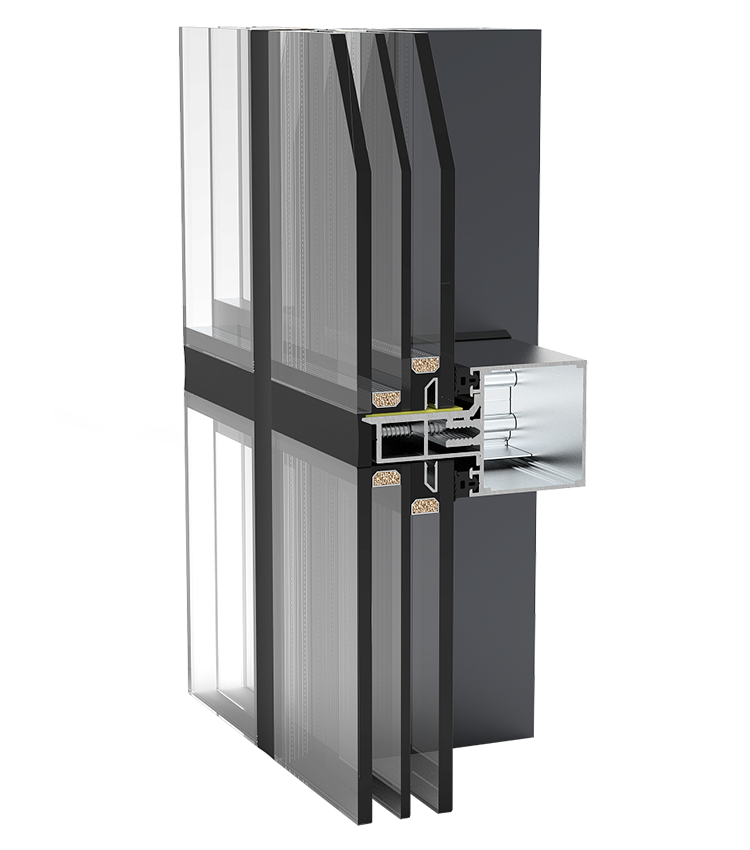

Konstrukcyjne cechy półstruktury:
Półstruktura rozszerza możliwości projektowe i może być stosowana jako osobne rozwiązanie projektowe lub w połączeniu z innymi systemami fasadowymi, np. półstruktura i tradycyjna fasada klasyczna lub półstruktura i struktura.
>2 mm grubość ścianek prowadnic
3-4 mm grubość wspornika
73,5 m maksymalna wysokość konstrukcji
50 mm Szerokość profilu
4-60 mm Grubość wypełnienia
Kolor profilu z powłoką proszkową RAL
