Instrukcja regulacji okien

Okno plastikowe to niezawodny produkt o żywotności sięgającej dziesięcioleci. Jednak nawet najtrwalszy mechanizm wymaga konserwacji i regulacji. Regulacja okien jest konieczna w przypadku jakichkolwiek zakłóceń w ich normalnym działaniu. Na przykład:

Trudności w przesuwaniu skrzydeł okiennych;
Widoczne ugięcia lub niewspółosiowość skrzydeł okiennych;
Zakłócenie szczelności podczas zamykania - pojawiają się szczeliny, z okna dochodzą przeciągi;
Trudności z przełączaniem trybów;
Potrząsanie lub zacinanie się uchwytów.

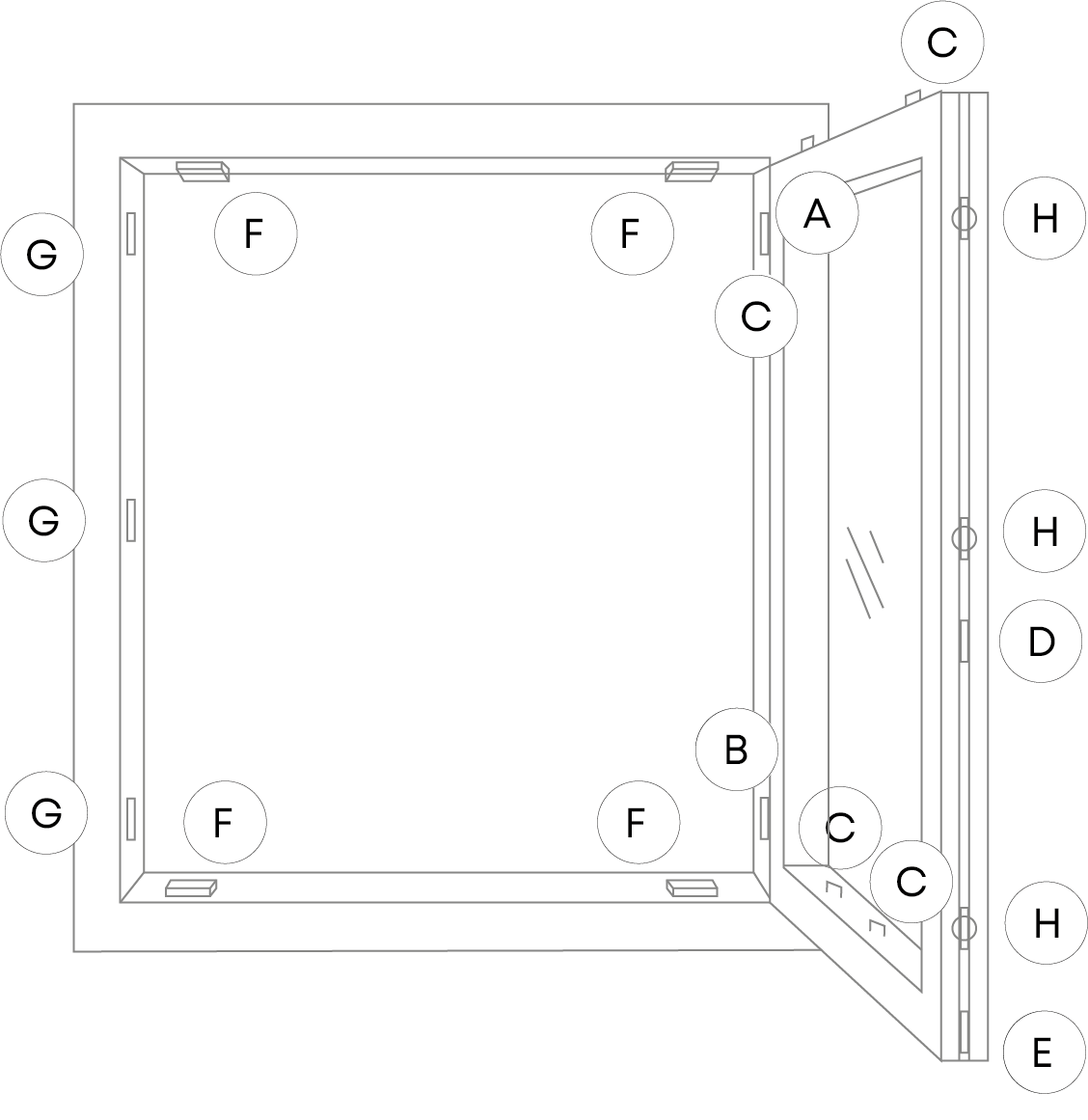

Schemat rozmieszczenia elementów okuć okiennych

Górny zawias wzmocniony;
Dolny zawias wzmocniony;
Grzybkowy trzpień ryglujący;
Mechanizm ryglujący;
Blokada błędnego otwarcia;
Płytki ryglujące;
Odpowiedziowe płytki;
Trzpienie ryglujące.

Lista niezbędnych narzędzi

Klucz sześciokątny 4 mm. Kształt klucza może być dowolny, na przykład zakrzywiony w kształcie litery L;
Tylko w przypadku niektórych modeli sprzętu potrzebna będzie nasadka na śrubokręt w kształcie gwiazdy (oznaczona jako T, TX);
Śrubokręt krzyżakowy (rozmiar 3 lub 4). Zazwyczaj okucia są mocowane do okna za pomocą śrub, które wymagają standardowego śrubokręta krzyżakowego;
Szczypce uniwersalne;
Aerozol lub olej maszynowy do smarowania sprzętu.

Regulacja docisku okna plastikowego

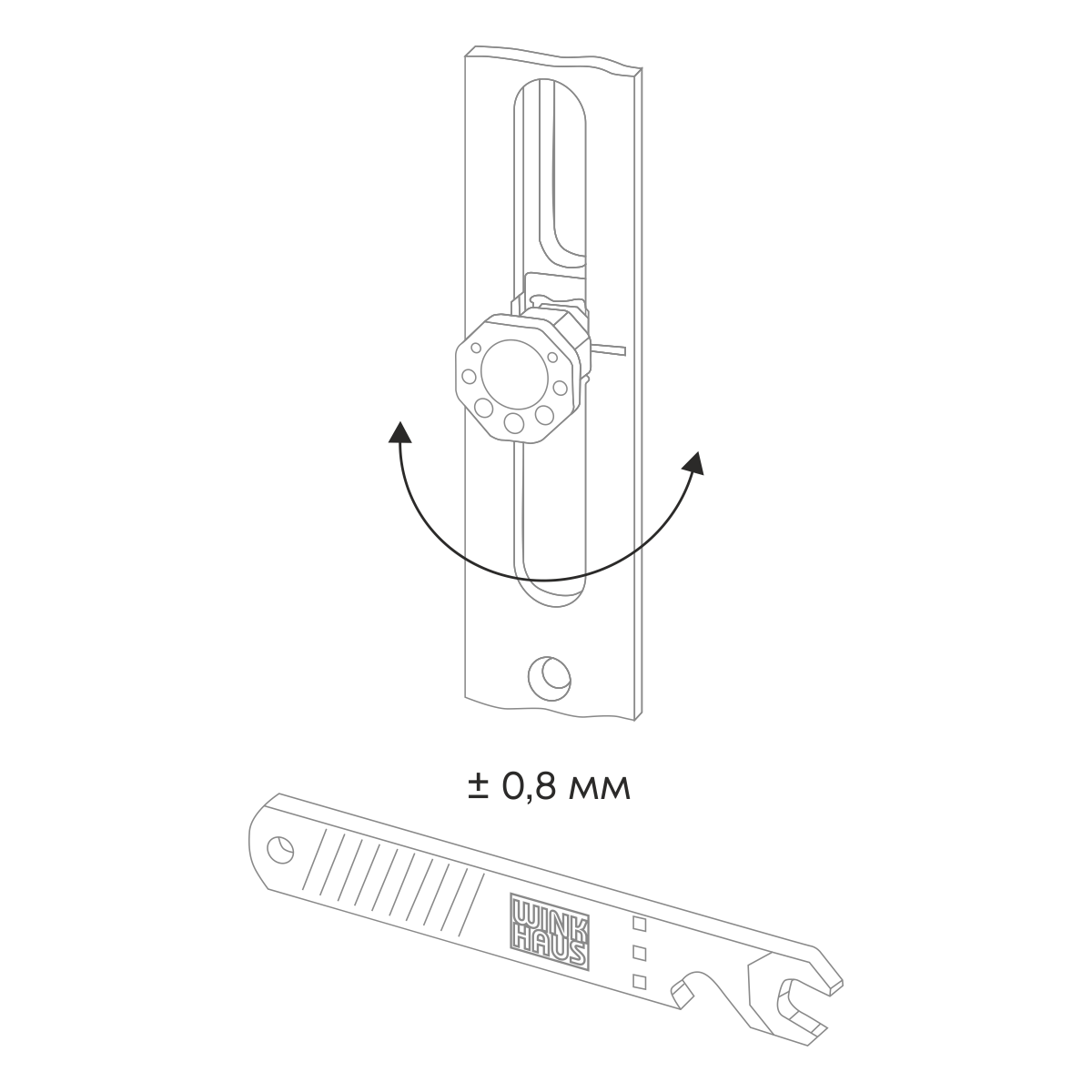

Jeśli okno nie zamyka się szczelnie, wtedy za pomocą klucza sześciokątnego należy wyregulować obrót trzpienia ryglującego. Obrót w lewo zwiększa docisk, a w prawo – zmniejsza go. Maksymalny docisk osiąga się, gdy gniazdo na klucz znajduje się od strony zewnętrznej części skrzydła. Minimalny docisk uzyskuje się przy odwrotnym ustawieniu ekscentryka – gniazdo na klucz znajduje się od strony wewnętrznej części skrzydła.

Dla równomiernego docisku skrzydła na całym obwodzie wszystkie ekscentryki na zaczepach powinny być ustawione w jednakowej pozycji. Nierównomierny docisk przyspiesza zużycie uszczelki i prowadzi do utraty szczelności zamkniętego okna.

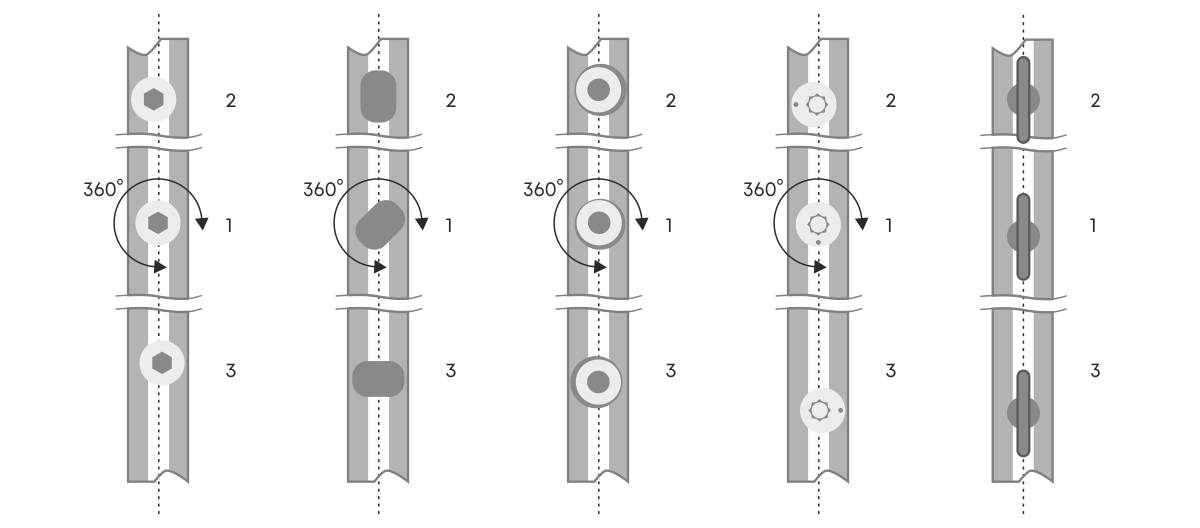

Regulacja różnych zaczepów:

- Standard (średni stopień docisku skrzydła);
- Na okres letni (regulacja na najmniejszy docisk skrzydła);
- Na okres zimowy (maksymalny stopień dociśnięcia skrzydła).

W niektórych przypadkach regulacja mimośrodu okna nie pozwala uzyskać maksymalnego docisku, a przez zamknięte skrzydło nadal wieje. Dzieje się tak w wyniku przesunięcia skrzydła w pionie lub poziomie. W rezultacie część mimośrodów może nie wchodzić całkowicie za część odpowiedzialną za docisk.

Regulacja docisku w okolicy górnego zawiasu

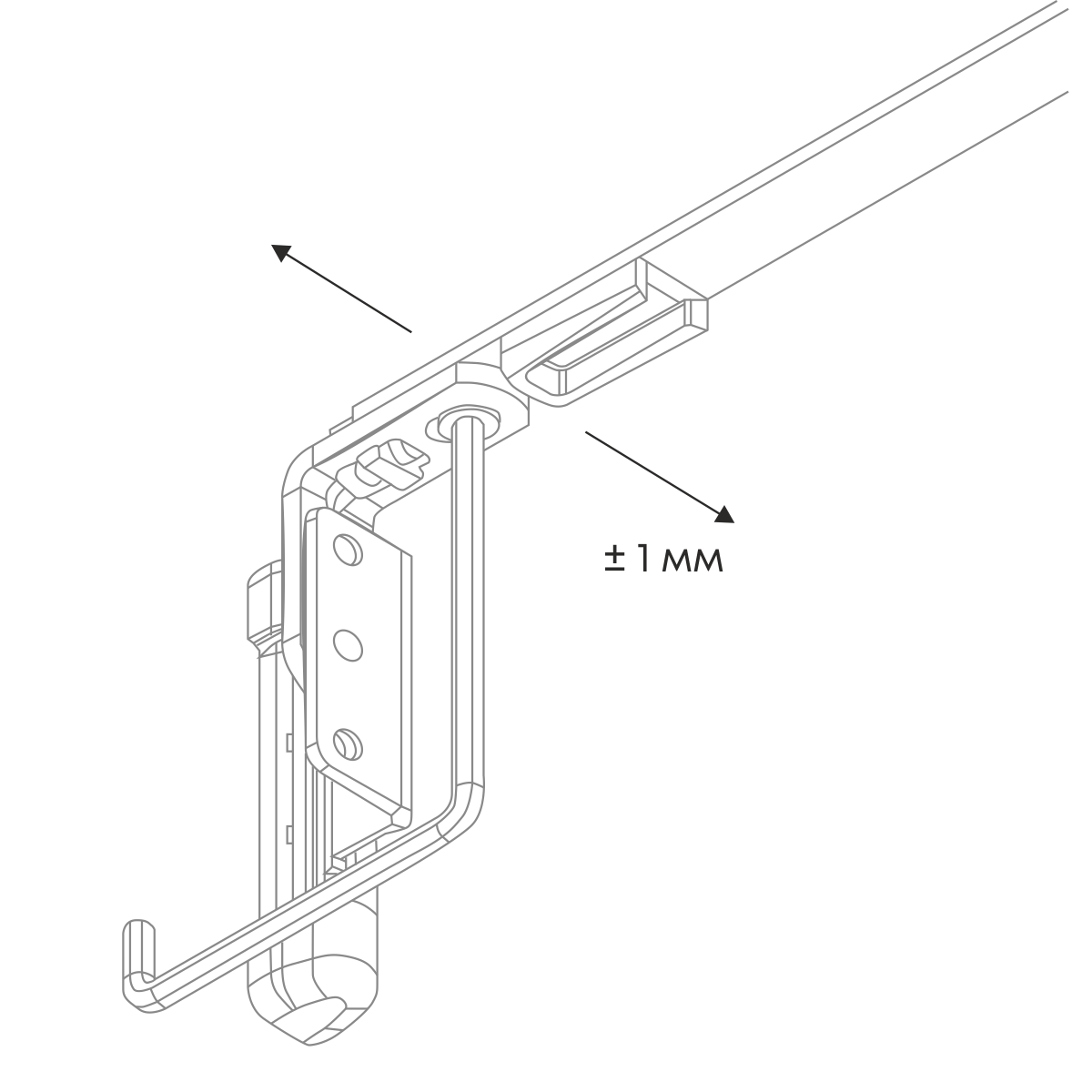

Regulacja docisku po stronie zawiasów odbywa się za pomocą śrub umieszczonych na tych zawiasach. Aby dostać się do śruby znajdującej się na nożycach obok górnego zawiasu, postępujemy w następujący sposób:

Otwieramy okno, naciskając blokadę i ustawiając klamkę w trybie wentylacji;
Klucz imbusowy wkładamy w rowek śruby regulacyjnej (znajdującej się na nożycach od spodu);
Aby zwiększyć docisk, obracamy klucz zgodnie z ruchem wskazówek zegara;
Aby zmniejszyć docisk, wykonujemy obroty w przeciwnym kierunku.

Regulacja skrzydeł okiennych

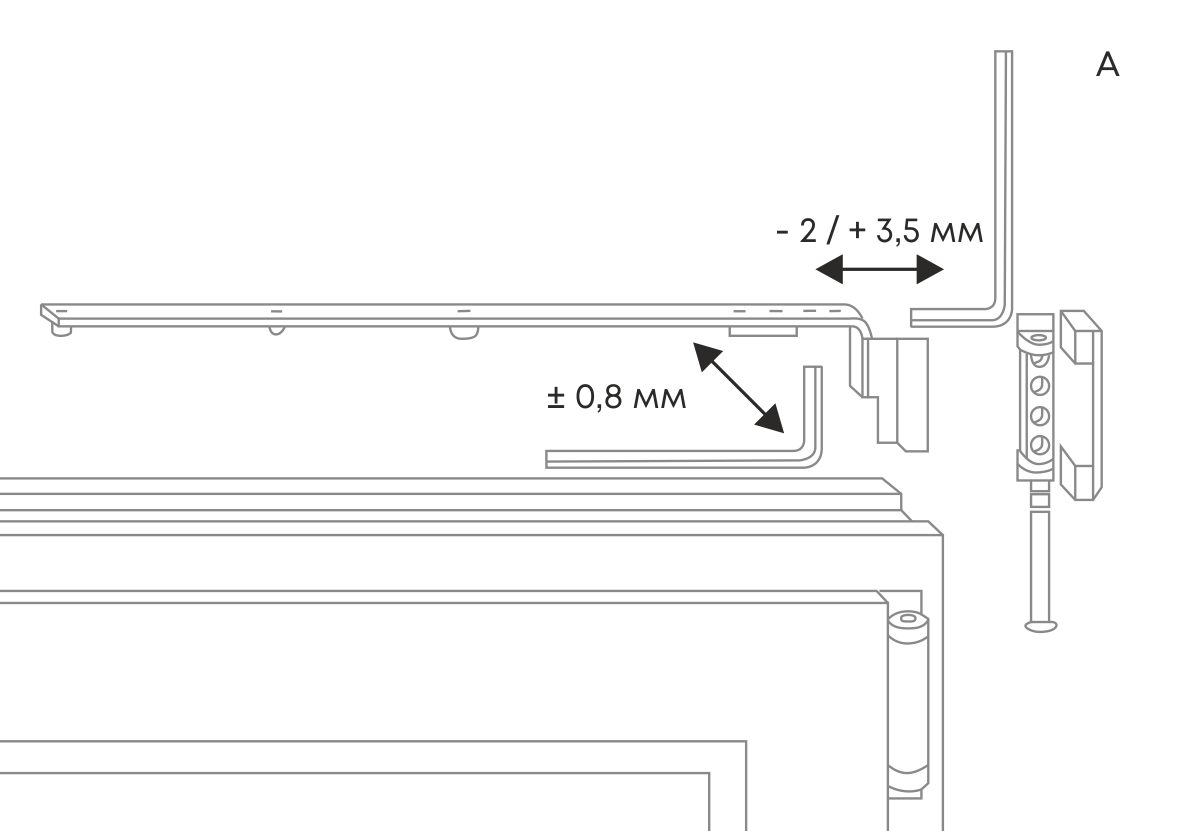

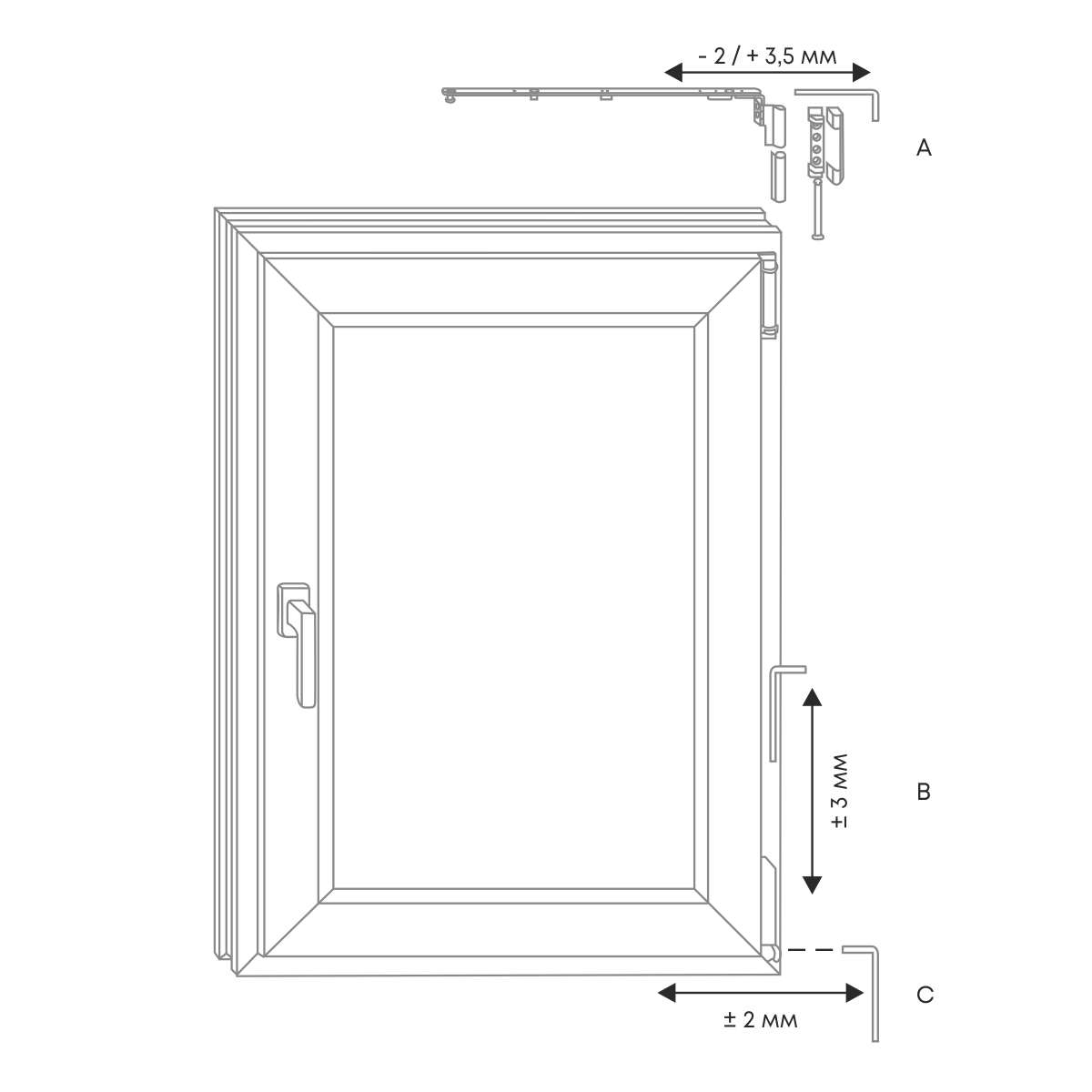

Co zrobić z krzywymi skrzydłami okiennymi? Elementy okienne można właściwie wyregulować za pomocą łożyska ścinającego. Regulowane części skrzydła okiennego pokazane są na rysunku i oznaczone jako A, B, C.

Regulacja po przekątnej:

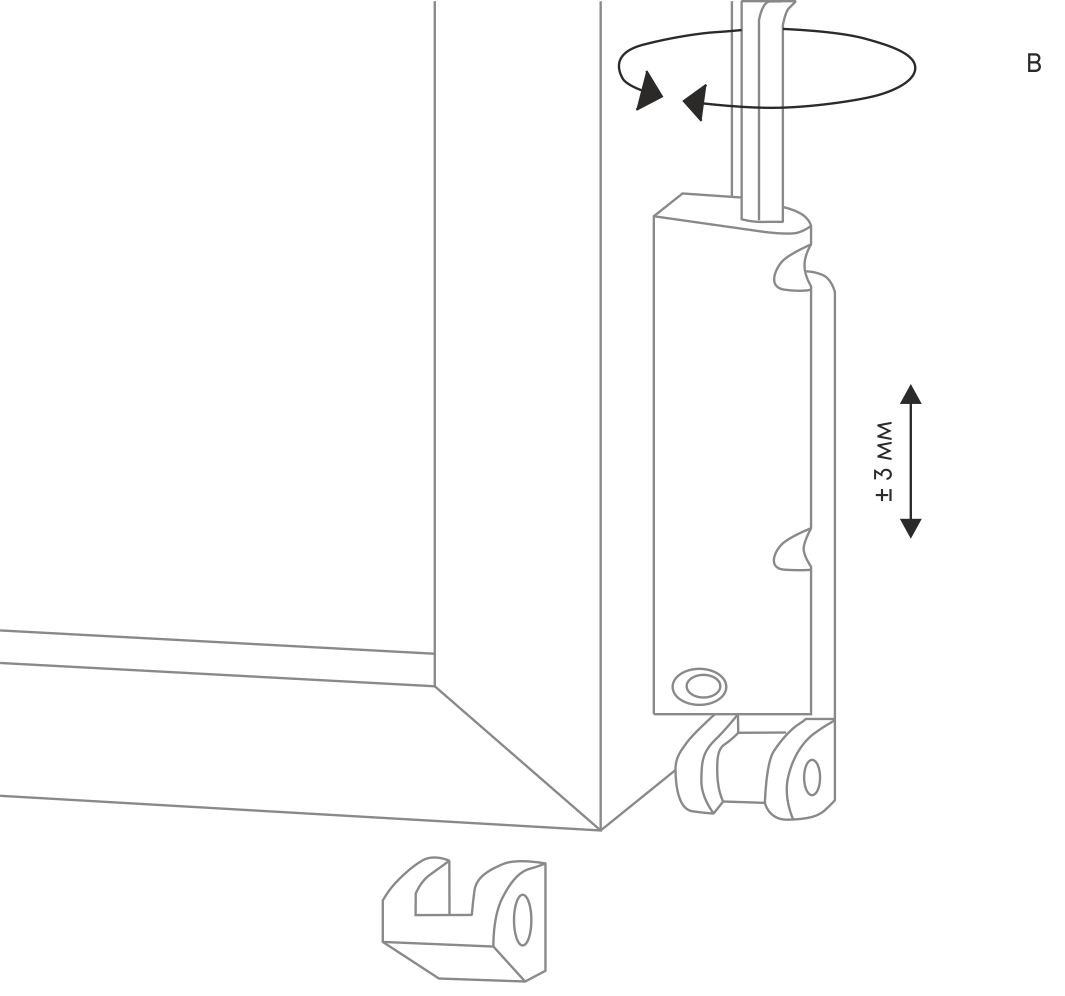

Jeśli skrzydła są umieszczone zbyt nisko lub zbyt wysoko w ościeżnicy, dostosuj ustawienie wysokości:

Określ optymalną szczelinę po obu stronach, aby zapewnić wyśrodkowanie skrzydła;

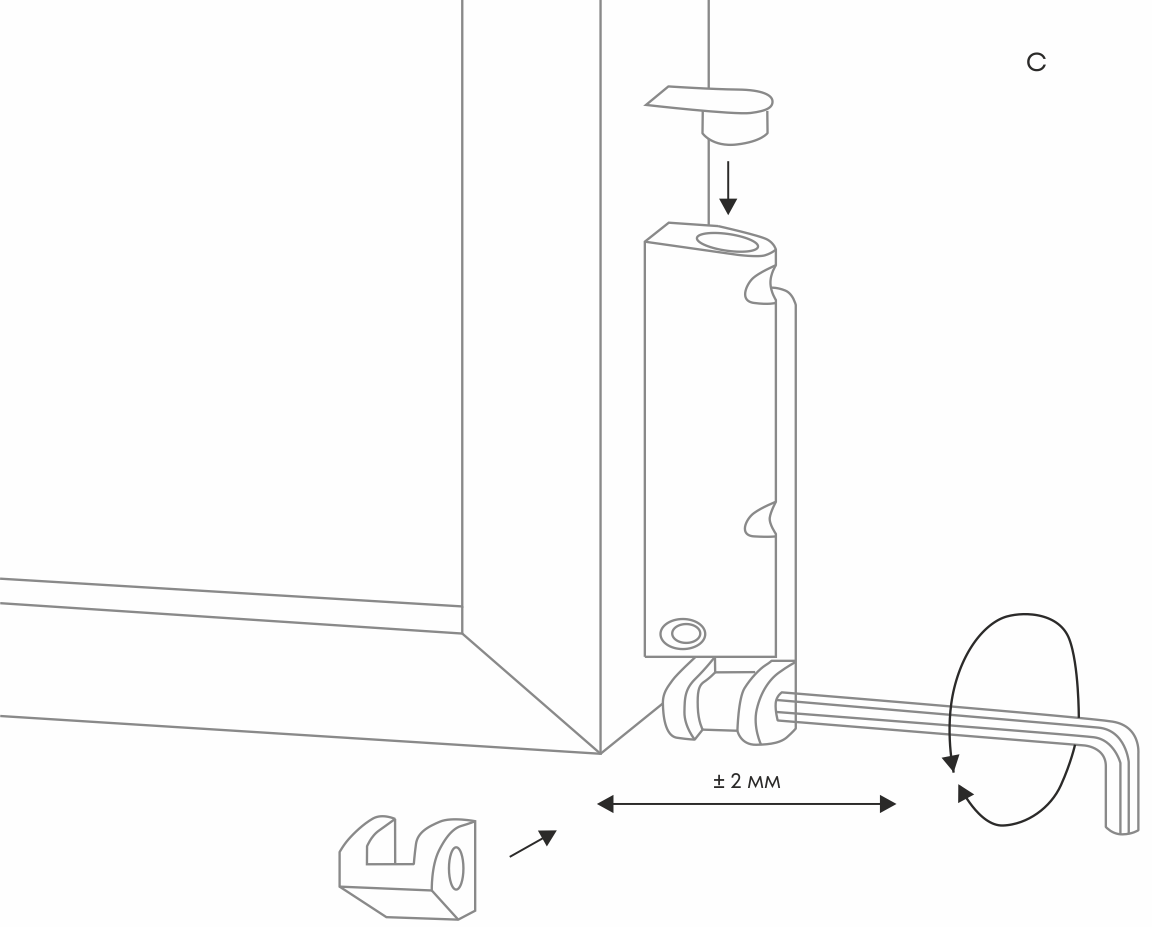

Przekręć śrubę w zawiasie narożnym w kierunku przeciwnym do ruchu wskazówek zegara, aby obniżyć skrzydło okna, lub w kierunku zgodnym z ruchem wskazówek zegara, aby je podnieść Po osiągnięciu żądanej wysokości dokręć śrubę w łożysku nożycowym, aż skrzydło będzie proste.

Jeśli okno jest zablokowane po jednej stronie, należy wykonać regulację boczną:

Obracaj naprzemiennie śrubę podporową narożnika i śrubę podporową ogranicznika nożycowego, aby wyregulować skrzydło okna w bok. Obrót w kierunku przeciwnym do ruchu wskazówek zegara w dolnym zawiasie i w kierunku zgodnym z ruchem wskazówek zegara w zawiasie podpierającym spowoduje przesunięcie skrzydła w kierunku zawiasu. Ruch w stronę zamka następuje po odwróceniu momentu obrotowego;
Po dokonaniu regulacji bocznej sprawdź, czy okno otwiera się płynnie. Jeśli przesadzisz, okno może zaciąć się podczas otwierania.

Regulacja okuć okien plastikowych

Plastikowy uchwyt może się złamać. Czasami istnieje potrzeba wymiany zwykłych klamek na klamki z blokadą: okna w nie wyposażone można otworzyć tylko za pomocą klucza, co może być przydatne w pokoju dziecięcym Do wymiany klamki potrzebny będzie śrubokręt krzyżakowy.

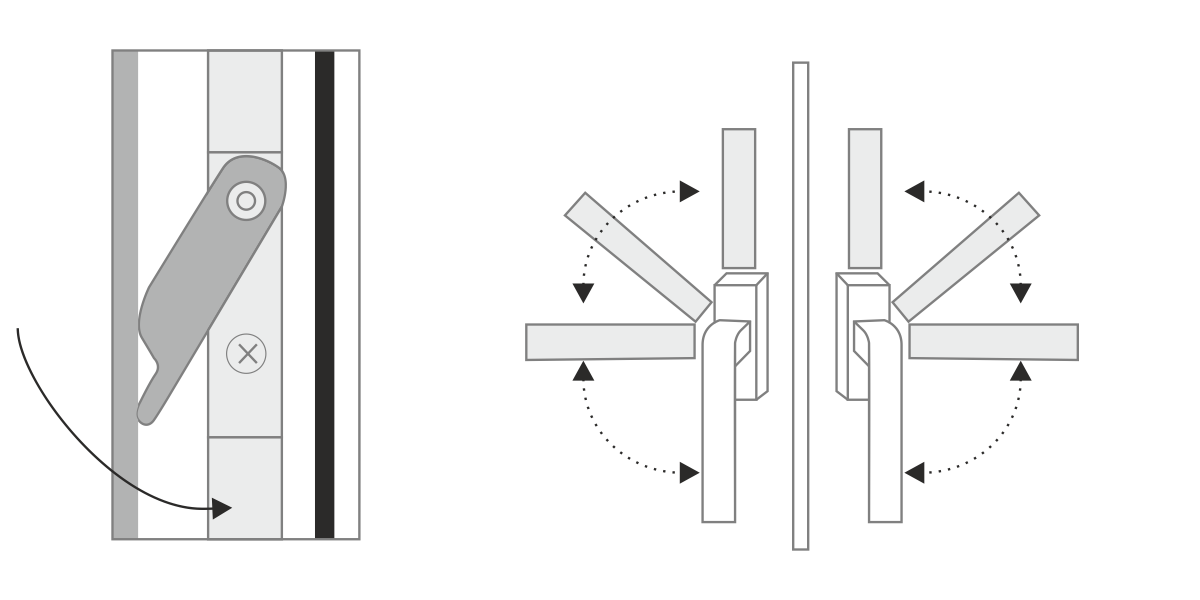

Aby rozwiązać problemy z klamką okienną, jeśli klamka nie obraca się całkowicie podczas zamykania okna, oznacza to, że jedna lub więcej śrub blokujących uderza w występy prętów blokujących. Problem ten można rozwiązać poprzez regulację. Podczas otwierania skrzydła rozwierno-uchylnego mechanizm może działać nieprawidłowo, powodując zablokowanie klamki w pozycji pośredniej.

Wymiana klamki okna lub montaż klamki z zamkiem

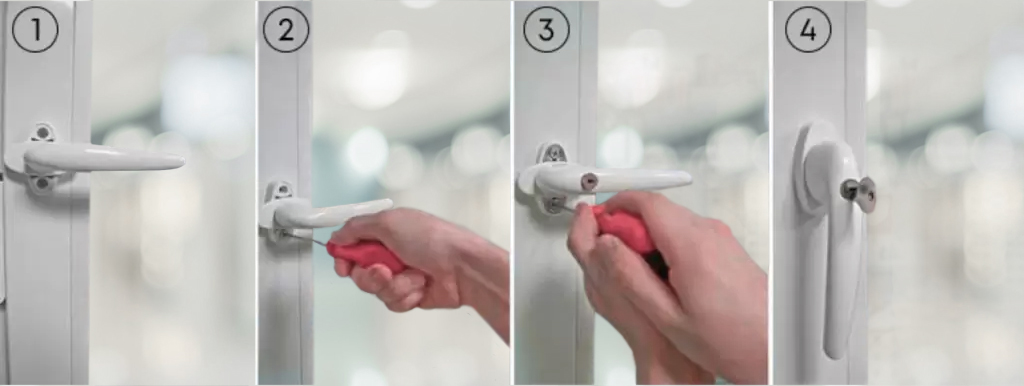

Śruby mocujące klamkę do skrzydła znajdują się pod owalną nakładką dekoracyjną. Aby uzyskać do nich dostęp, podnieś ją za końce i obróć o 90 stopni. Wykręć śruby śrubokrętem, zdejmij klamkę. Nową klamkę montujemy w odwrotnej kolejności.

Jeśli klamka obraca się z oporem lub nie przyjmuje standardowych pozycji, przyczyną zazwyczaj jest zanieczyszczenie mechanizmów. W takim przypadku należy odkręcić klamkę i wyczyścić wszystkie ruchome części konstrukcji za pomocą aerozolu. Następnie okno smarujemy olejem maszynowym.

Wymiana uszczelki

Uszczelka – to uszczelka wykonana z różnych materiałów (gumy, silikonu lub tworzywa termoplastycznego) w strukturze rurowej. Jej głównym zadaniem jest uszczelnienie połączeń, zwiększając w ten sposób właściwości ochronne profilu.

Ponieważ przeciągi w oknach mogą wystąpić z powodu zużycia gumy uszczelniającej, nie zapomnij sprawdzić jej stanu. Terminowa wymiana uszczelki pomoże temu zapobiec.

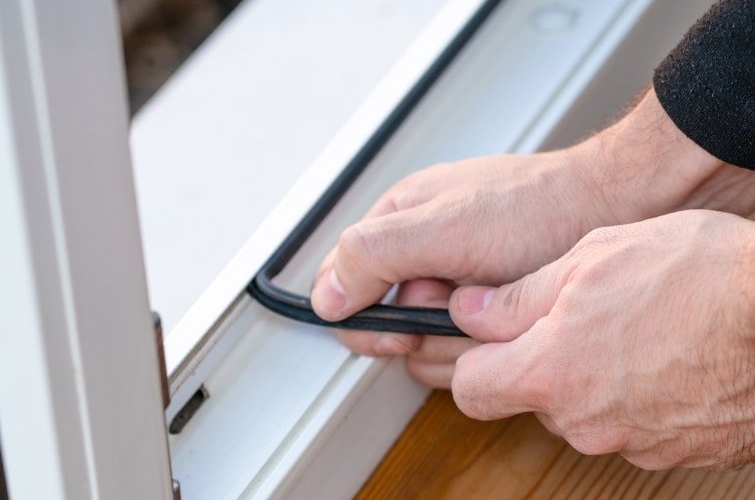

Wyschnięta lub uszkodzona uszczelka jest łatwa do wymiany. Wystarczy usunąć starą gumę z rowka, a następnie ostrożnie umieścić nową, nie rozciągając jej (to ważne). Aby zapewnić utrzymanie niezbędnego poziomu izolacji przez dłuższy czas, należy ją wycierać i smarować smarem silikonowym kilka razy w roku. Staraj się nie używać agresywnych środków czyszczących, które mogłyby uszkodzić komponenty.

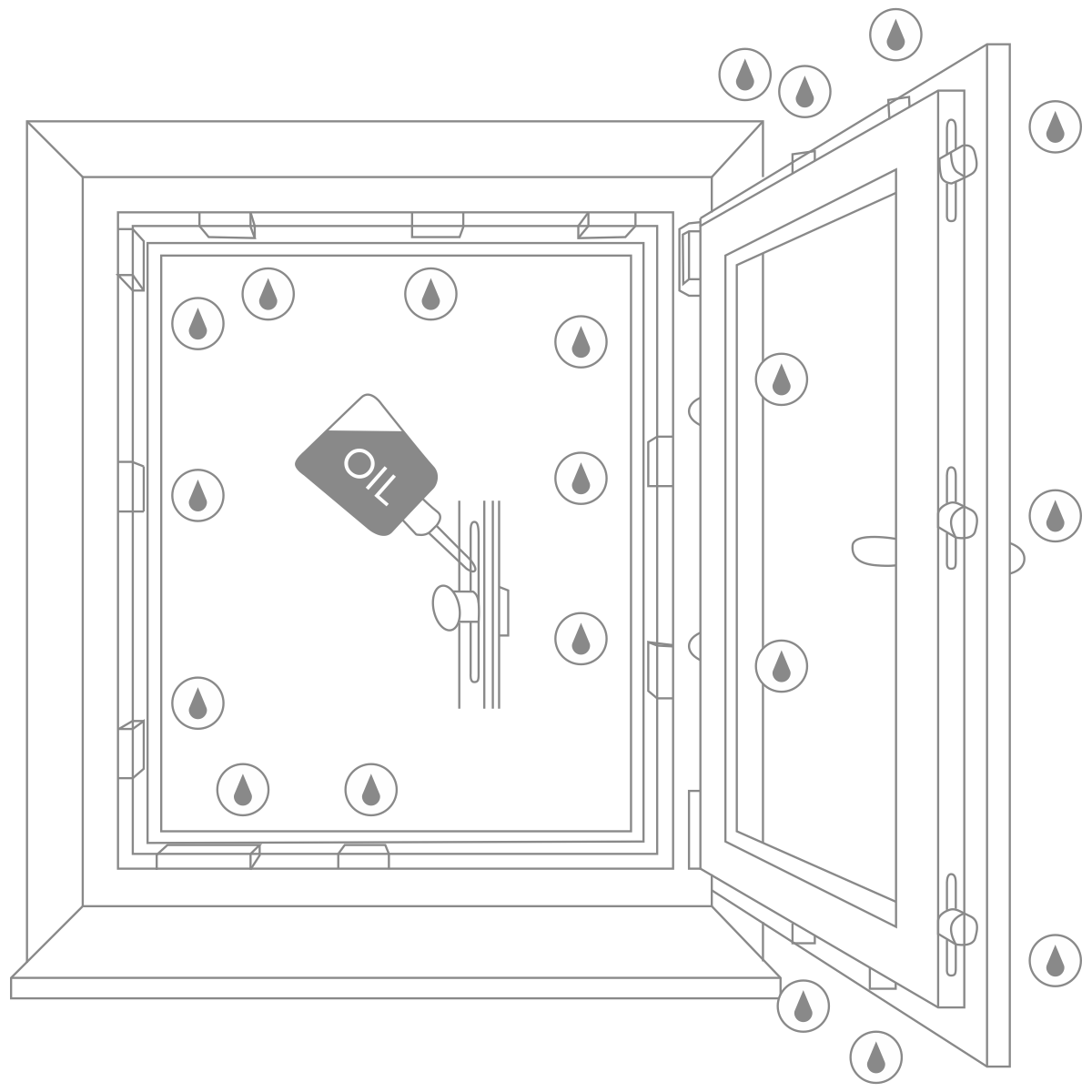

Cleaning the parts

Regular cleaning extends the service life of window mechanisms — it reduces friction and wear of moving parts, protecting them from corrosion.

To lubricate, any household lubricating oil can be used, including water-displacing fluid.

Before lubricating, mechanisms should be cleaned of dust and dirt (avoid using stiff sponges, cleaning agents for plumbing, and stainless steel utensils).

During seasonal maintenance, it’s also important not to forget to clean the drainage holes in the upper and lower profiles of the frames. They are clearly visible when the sashes are open, but covered with decorative caps from the outside when closed.
