Instrukcja krok po kroku do pomiaru okna

Podczas wstępnych rozmów klienci zwykle określają parametry otworu okiennego, ale tylko profesjonalny mierniczy może określić pełny zakres nadchodzących prac. Praca wyspecjalizowanego eksperta to jedyny sposób na uniknięcie dodatkowych kosztów i zapewnienie bezproblemowego montażu. Niniejszy poradnik pomoże dokonać prawidłowego wstępnego pomiaru otworu roboczego (okna).

Pomiary są wykonywane zarówno na zewnątrz, jak i wewnątrz budynku w celu dalszego obliczenia głębokości otworu;
Okna są zawsze proste, ale ściany już nie. Dotyczy to nie tylko starych budynków, ale także nowych konstrukcji. Dlatego należy zawsze dokonywać pomiarów w różnych punktach, a w przypadku rozbieżności użyć mniejszego pomiaru do określenia rozmiaru zamówienia;
It is best to conduct measurements at a minimum of three points: at the top, in the middle, and at the bottom;
Najlepiej jest przeprowadzić pomiary w co najmniej trzech punktach: na górze, w środku i na dole;
Dla wygody zalecamy narysowanie okna na kartce papieru, obok którego wymiary zostaną dodane do odpowiednich części.

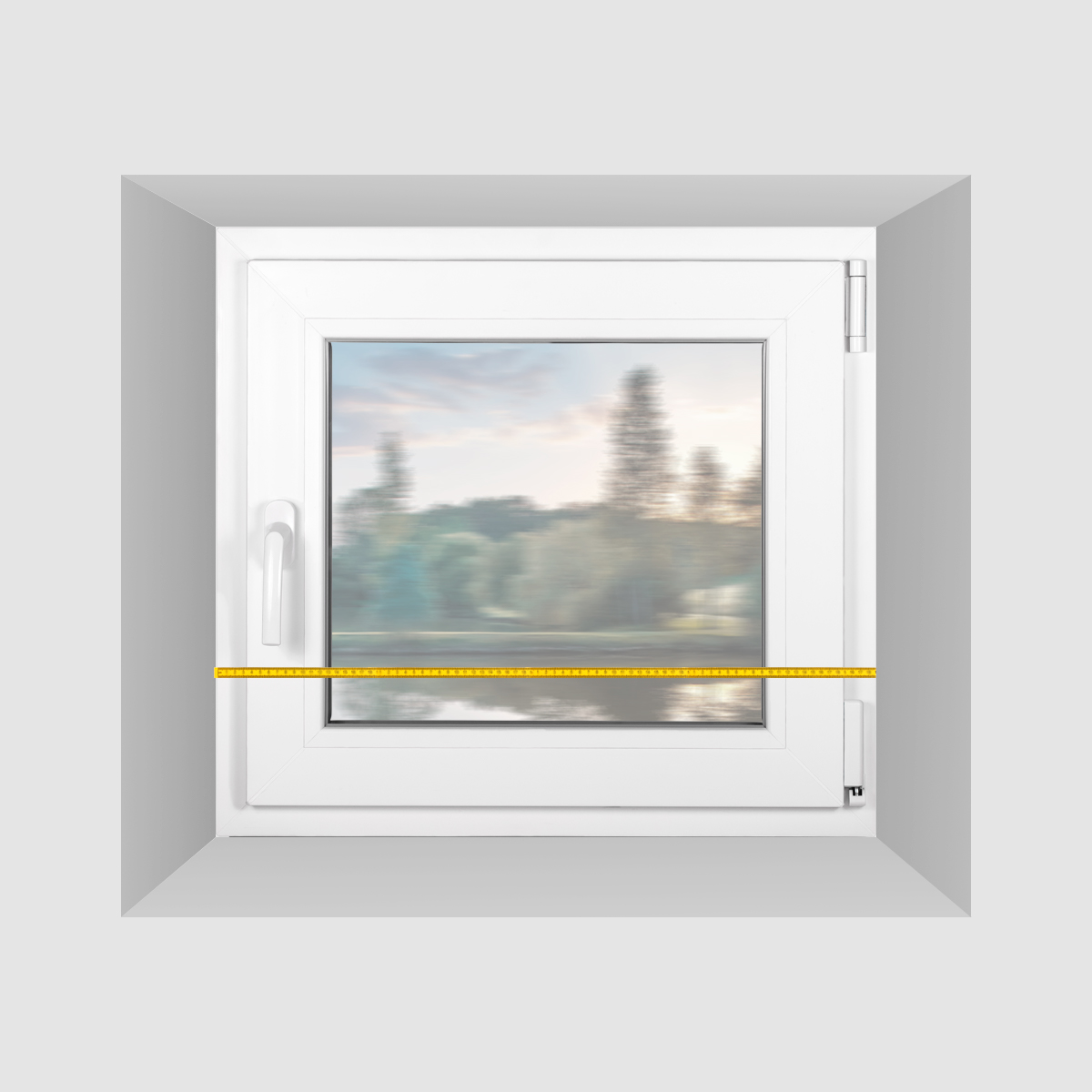

Pomiar szerokości (informacje ogólne): Zmierz odległość między lewą i prawą ścianą otworu w ścianie Jeśli pomiary różnią się, wybierz mniejszy rozmiar.

Aby zmierzyć szerokość, zmierz odległość między lewą i prawą stroną otworu w ścianie Jeśli pomiary różnią się, wybierz mniejszy rozmiar, aby upewnić się, że okno prawidłowo mieści się w przestrzeni, umożliwiając wszelkie niezbędne regulacje.

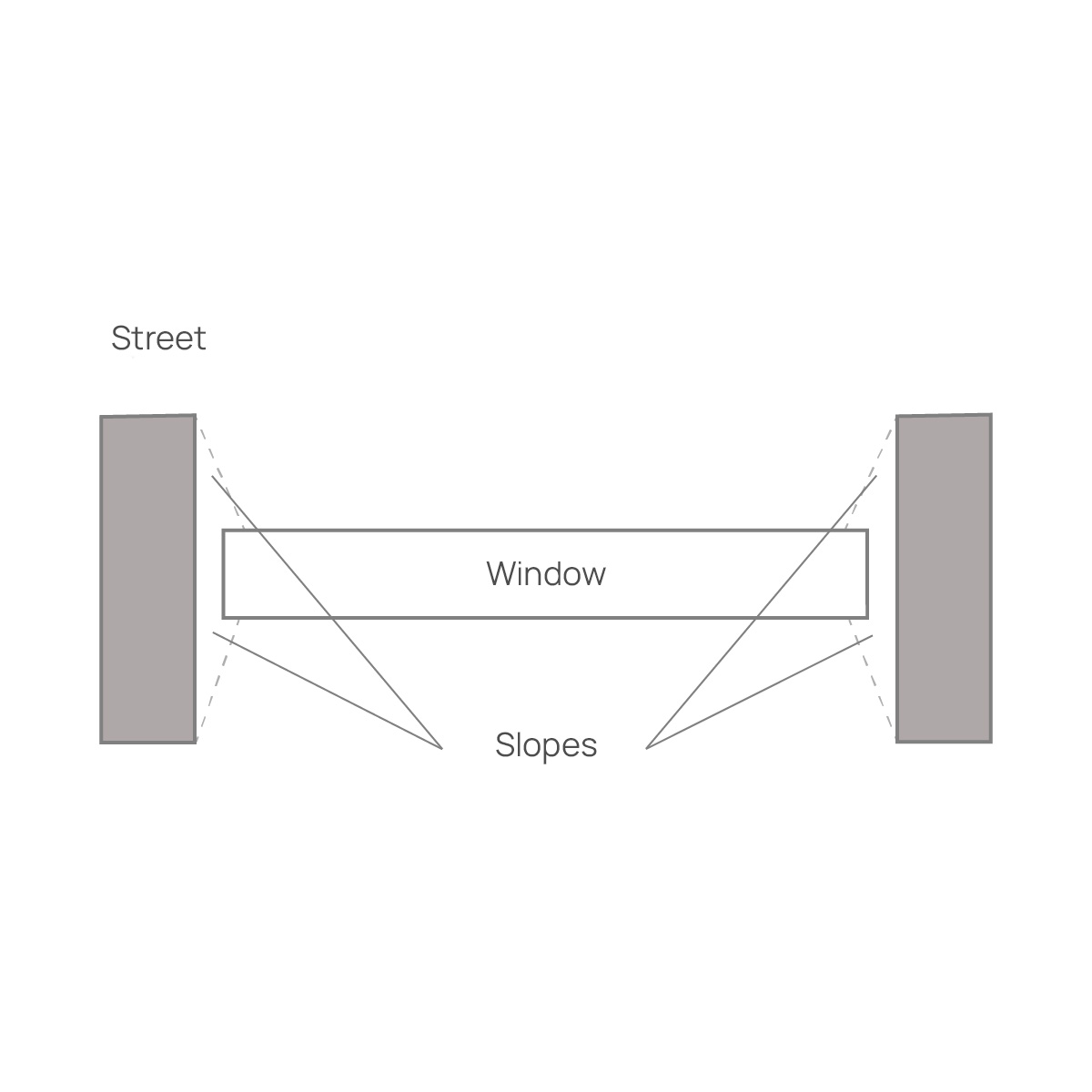

Pomiar otworu okiennego bez ćwiartki

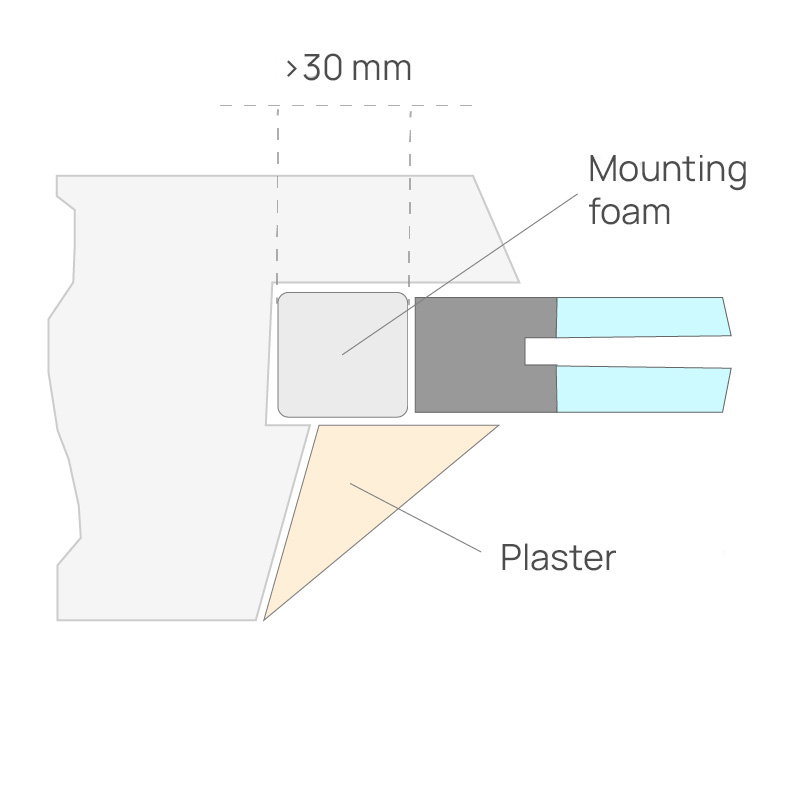

Aby określić szerokość ramy dla przyszłego okna, należy odjąć niezbędną szczelinę montażową 20-40 mm od szerokości otworu okiennego (najmniejsza wartość z trzech pomiarów), w zależności od krzywizny ściany. Jeśli zauważysz, że pionowe części otworu mają znaczną różnicę poziomów, lepiej jest przyjąć 40 mm.

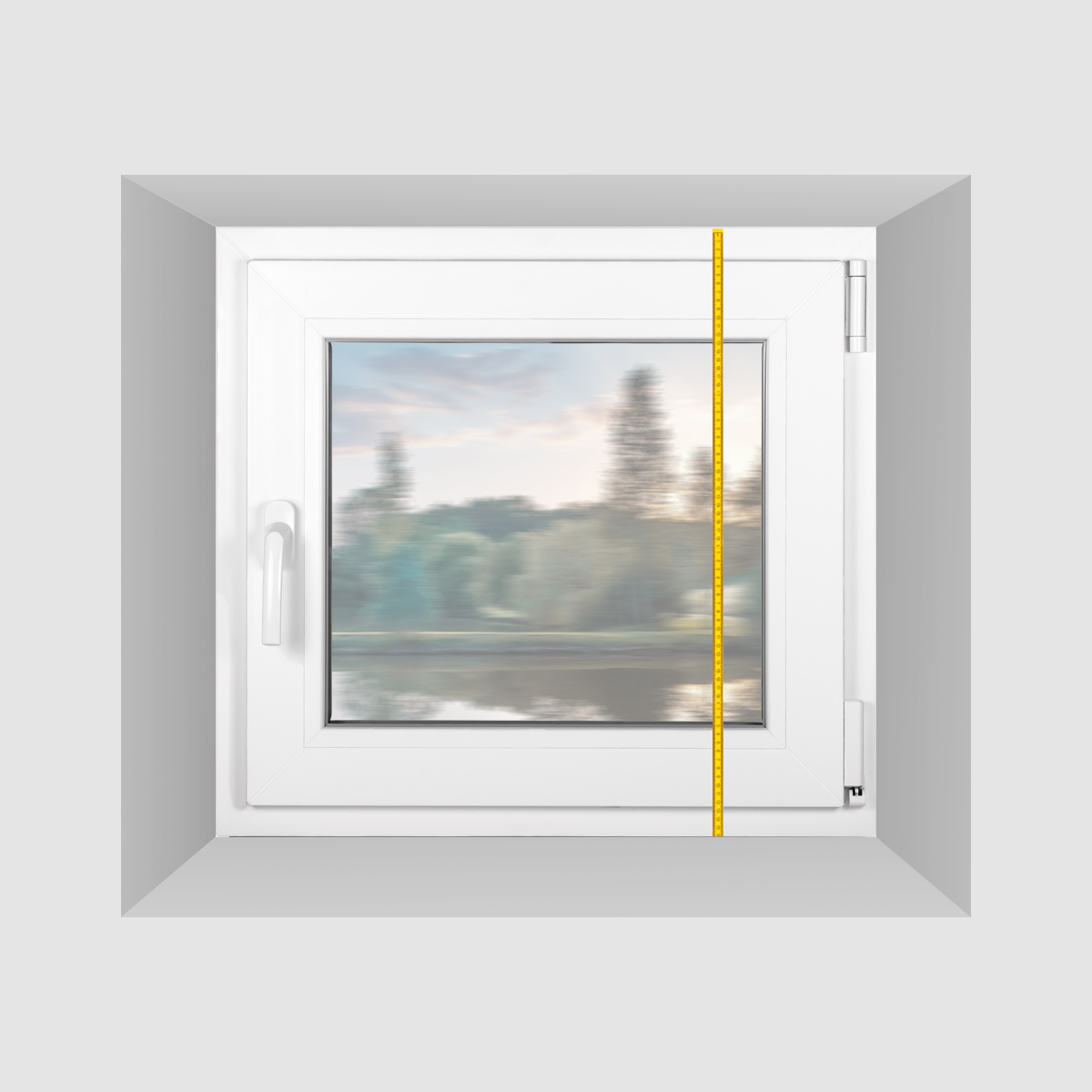

Wysokość ramy okiennej określa się poprzez odjęcie szczeliny montażowej u góry (15-20 mm) i wysokości profilu bazowego (30 mm) od wysokości otworu okiennego (najmniejsza wartość z trzech pomiarów pionowych).

Konieczne jest również obliczenie wymiarów parapetu i okapnika. Jeśli istnieje stary parapet, wystarczy zmierzyć go taśmą mierniczą. Jeśli parapet nie jest zainstalowany, w celu określenia długości należy zmierzyć odległość od ościeżnicy do ościeżnicy wewnątrz. Szerokość parapetu zależy od głębokości otworu okiennego.

Ważne: Parapet nie powinien zakrywać grzejnika! Należy wziąć to pod uwagę i wybrać optymalną szerokość parapetu. Długość okapnika zależy od odległości od ościeżnicy do ościeżnicy po stronie zewnętrznej. Szerokość krawędzi okapnika jest określana od ramy okna do jego krawędzi, przy czym krawędź okapnika wystaje 30-50 mm poza ścianę zewnętrzną.

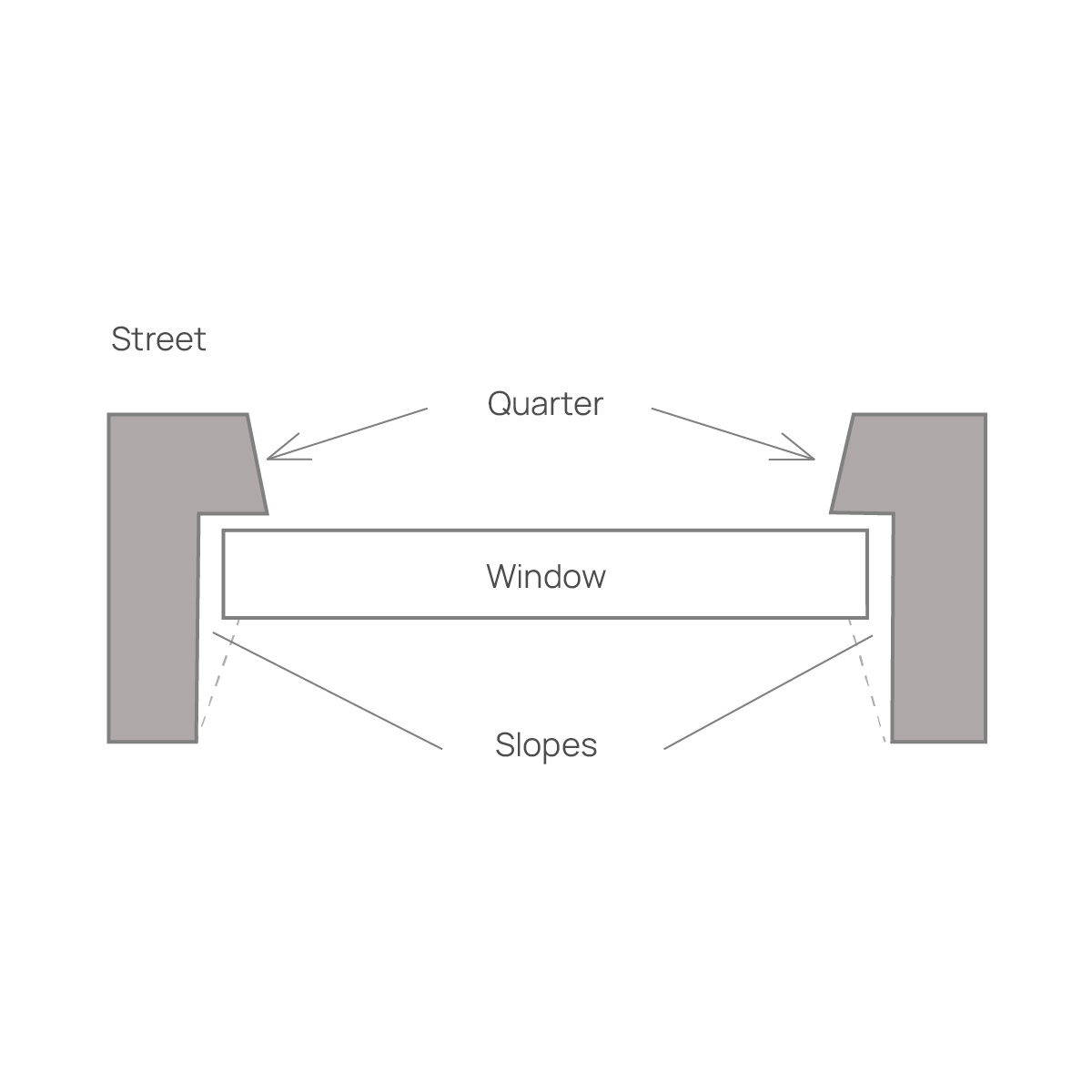

Pomiar otworu okiennego za pomocą ćwiartki

Ćwiartki są często asymetryczne i mogą być przekrzywione Podczas mierzenia okna za pomocą ćwiartki ważne jest, aby znać kilka podstawowych zasad:

Otwory okienne z ćwiartką, czyli występem wzdłuż zewnętrznego obwodu okna odpowiadającym jednej czwartej szerokości cegły, są bardziej skomplikowane do zmierzenia;
Rama okna powinna wystawać poza boczną ćwiartkę o 20-40 mm z każdej strony i poza górną ścianę o 15-20 mm;
Profil parapetu powinien być o 10-20 mm wyższy niż dolna ściana, co jest niezbędne do prawidłowego zamocowania krawędzi okapnika;
Szerokość ramy okiennej jest określana jako szerokość otworu okiennego między zewnętrznymi połaciami plus 40-60 mm, aby rama zmieściła się za ćwiartkami.

Po obliczeniu szerokości należy upewnić się, że pomiar ten nie przekracza szerokości otworu zgodnie z nachyleniem wewnętrznym, a także odległości między punktami, w których nachylenie wewnętrzne styka się z ramą. Jeśli podczas montażu okna zostanie użyty profil ramy pomocniczej, wysokość okna określa się w następujący sposób:

Pomiar od podstawy otworu do górnego nachylenia minus 10-20 mm (dla szczeliny montażowej na dole), minus 30 mm dla profilu ramy pomocniczej i plus 20 mm dla przedłużenia ramy nad górną ćwiartką;
Wysokość okna nie powinna przekraczać odległości od dolnej krawędzi parapetu do górnej krawędzi wewnętrznej.
Wymiary parapetu i przedłużenia parapetu są określane podobnie do wymiarów otworów okiennych bez ćwiartek.
